McHale Samleriver |
|
 |
McHale-samleriver er testet under verdens vanskeligste forhold for å kunne tilby sterke og robuste river som er effektiv og pålitelig i alt slags terreng. McHale samlerive er en ideell maskin for deg som ønsker å få den beste kvaliteten på fôret ved å levere et luftet streng. McHale tilbyr følgende samleriver: R62-72 arb. bredde 6,2 - 7,2m R68-78 arb. bredde 6,8 - 7,8m R80-90 arb. bredde 8,0 - 9,0m |
Oversikt
McHale samleriver fungerer perfekt enten de brukes på skårlagt og breispredt gras. McHale samleriver er kraftige, men skånsomme mot avlingen, og gir en perfekt skår. Rotorene på McHale sine samleriver har sentralt opphengt, og begge rotorene opererer med likt marktrykk uansett arbeidsbredden for å levere et perfekt resultat for påfølgende presse eller snitter.
:
Standardfunksjoner
|
|
|
1 / 15

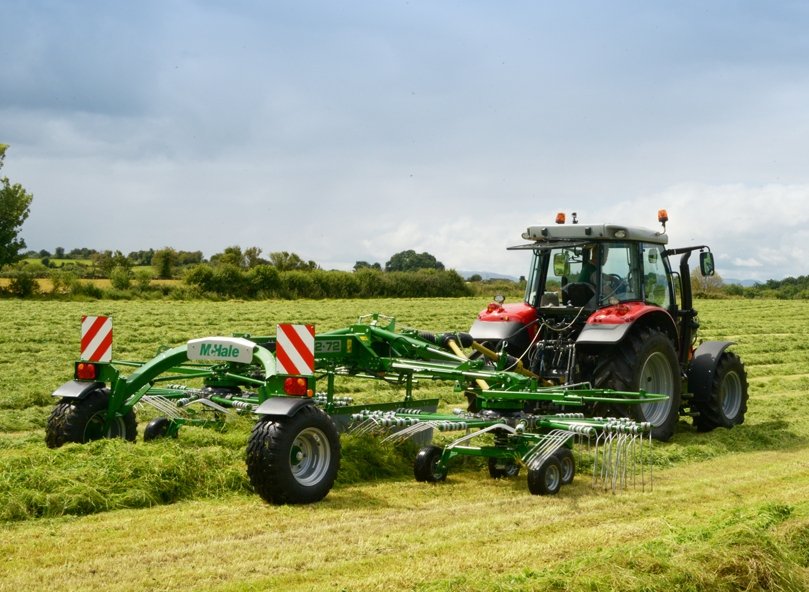

McHale Heavy Duty Design
Gjennom nyskapende konstruksjon har McHale utviklet en serie med høykvalitets samleriver. McHales samleriver er testet under verdens vanskeligste forhold, for å kunne levere en sterk og robust maskin, som er effektiv og pålitelig under alle forhold.
2 / 15

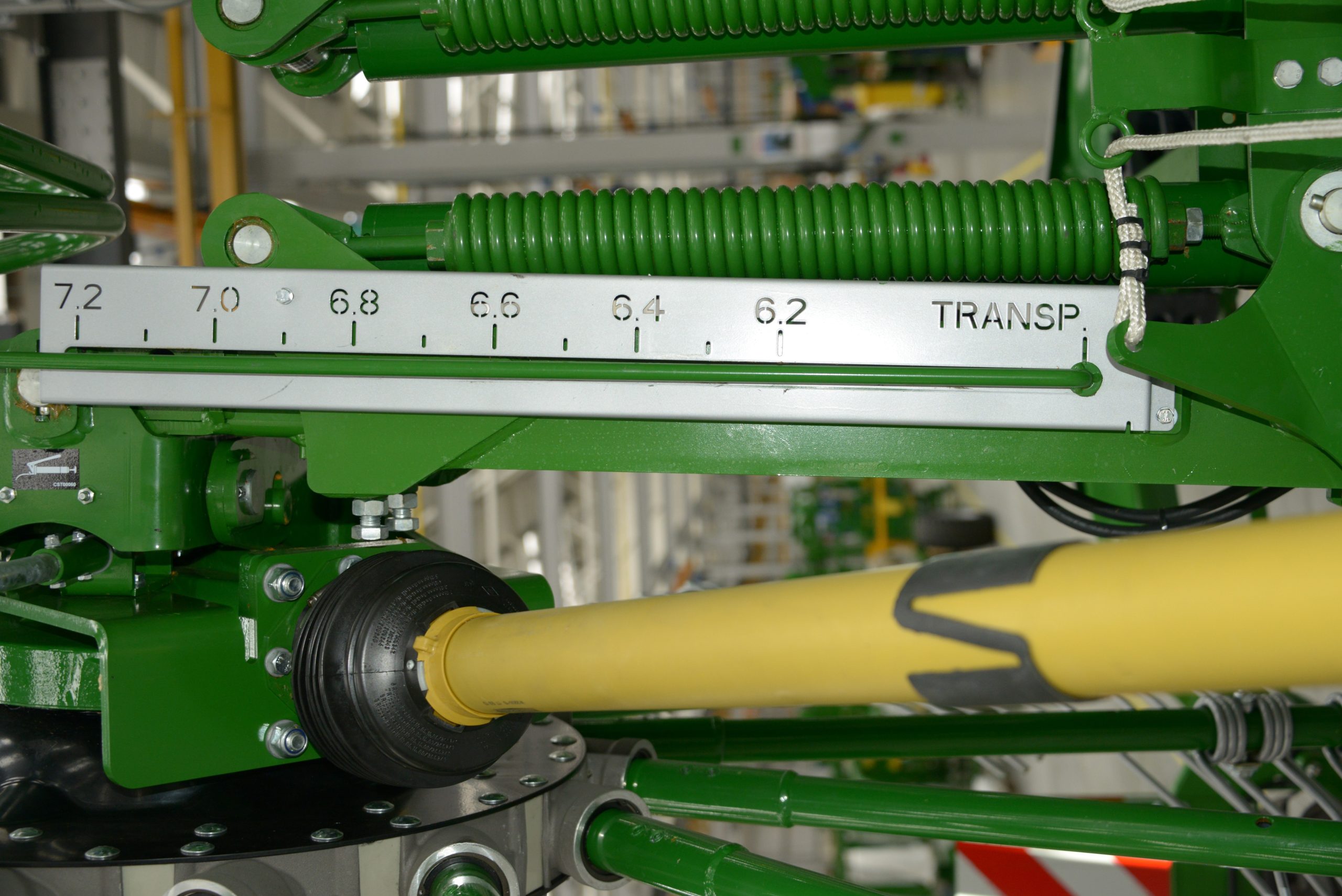

Hydraulisk breddejustering
McHale R 62-72 og R68-78 senterrive med to rotorer tilbyr en rekke forskjellige arbeidsbredder fra 6,2 til 7,2 meter. Den variable arbeidsbredden justeres hydraulisk fra traktorsetet.
3 / 15

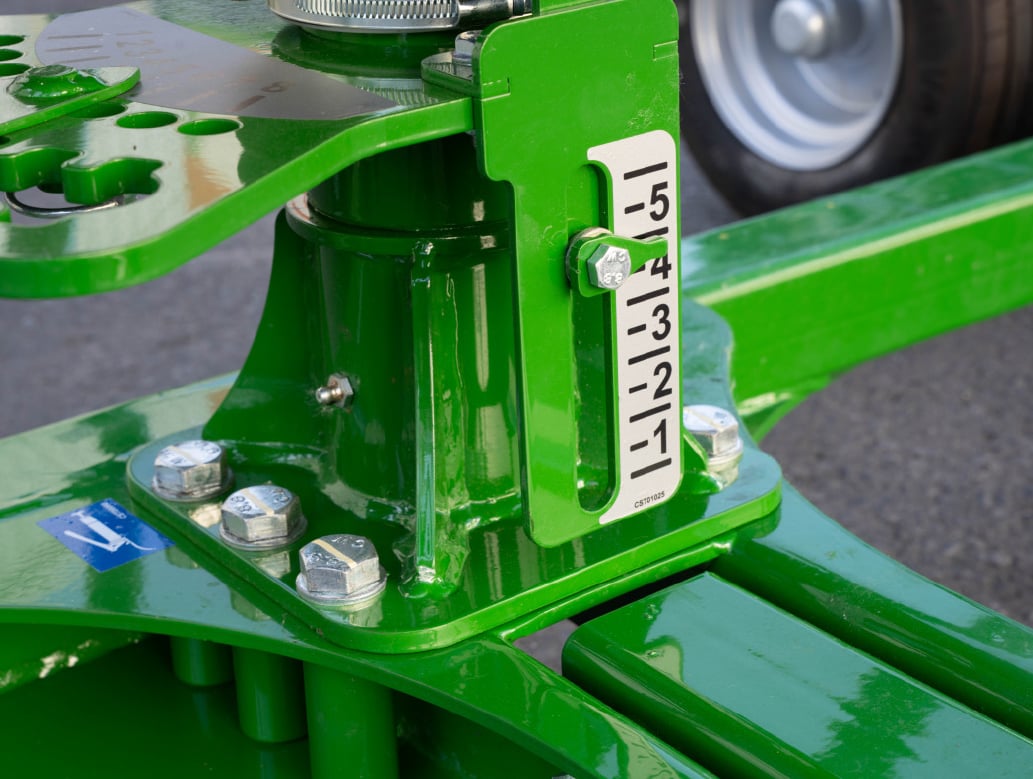

Justering av rotorhøyde
Alle McHale-river leveres med rotorhøydejustering som standard, noe som sikrer en ren levering av avlingen til skåret. Ved å justere høyden på rotorene kan føreren redusere jordforurensningen i skåret.
4 / 15

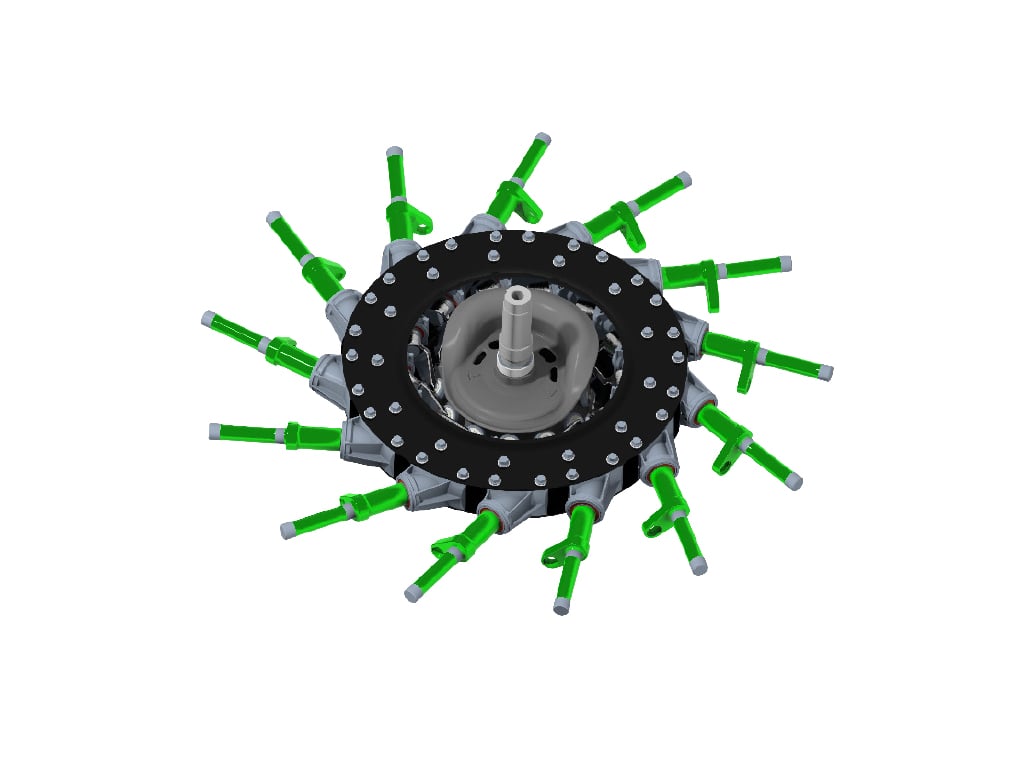

Rotor Cam Track Unit
Rotorene på alle McHale-river styres av en lettløpende kamskinne. Den fettfylte kamskinnen er en forseglet enhet som gir lengre levetid, og den har to høykvalitetslagre på hver tindearm. Disse lagrene er spesialdesignet og forseglet for å redusere slitasje. Ved behov kan rotorarmene enkelt skiftes ut ved å fjerne bare tre bolter.
5 / 15

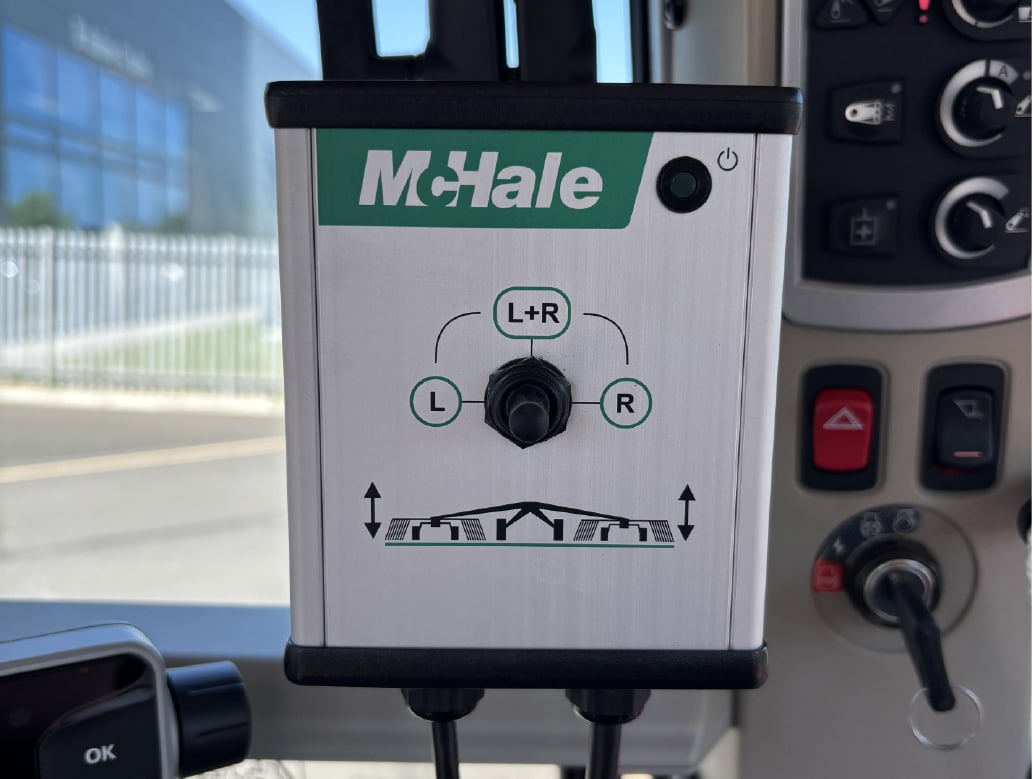

Individuelt rotorløft
Alle McHale-river er som standard utstyrt med individuell rotorløft, som styres ved hjelp av en enkeltvirkende spole og en kontrollboks i førerhuset.
6 / 15

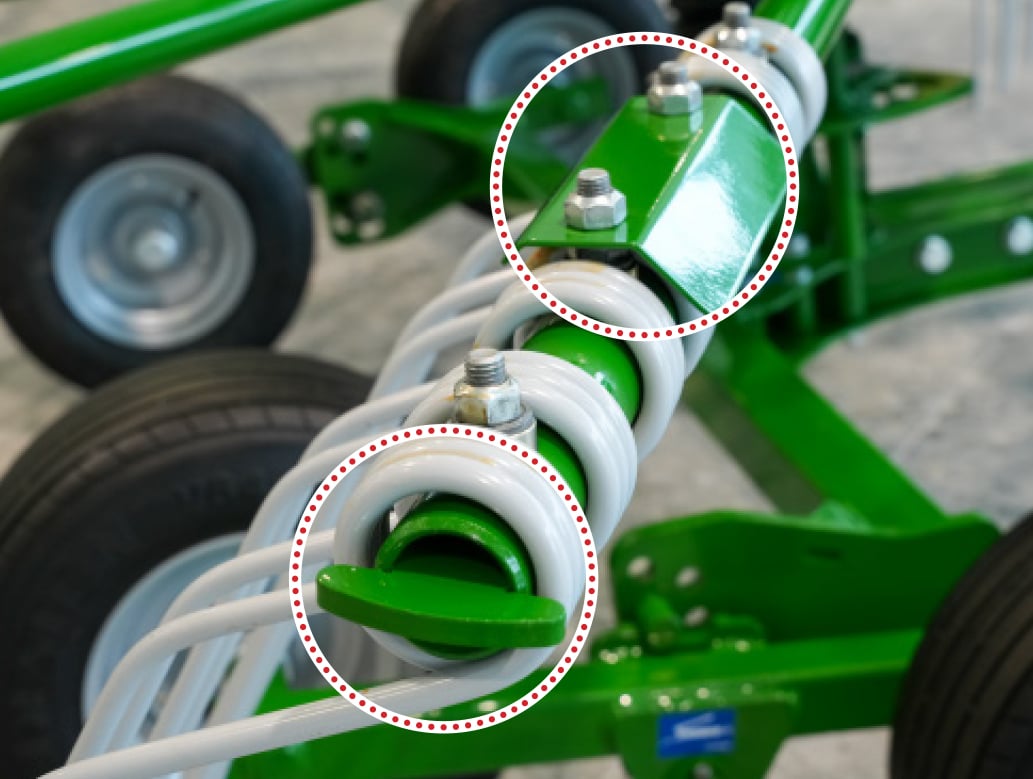

Tindesparer deflektorplater
For å unngå skader på ballepressen eller hogstmaskinen er alle McHale-river utstyrt med Tine Savers.
Disse sikrer at hvis en tind skulle knekke, vil den bli værende på tindearmen og ikke falle ned i ranken. Tindeavbøyningsplater er også montert på alle tindearmene for å avbøye tindene fra å komme i kontakt med den nærliggende tindearmen.
7 / 15

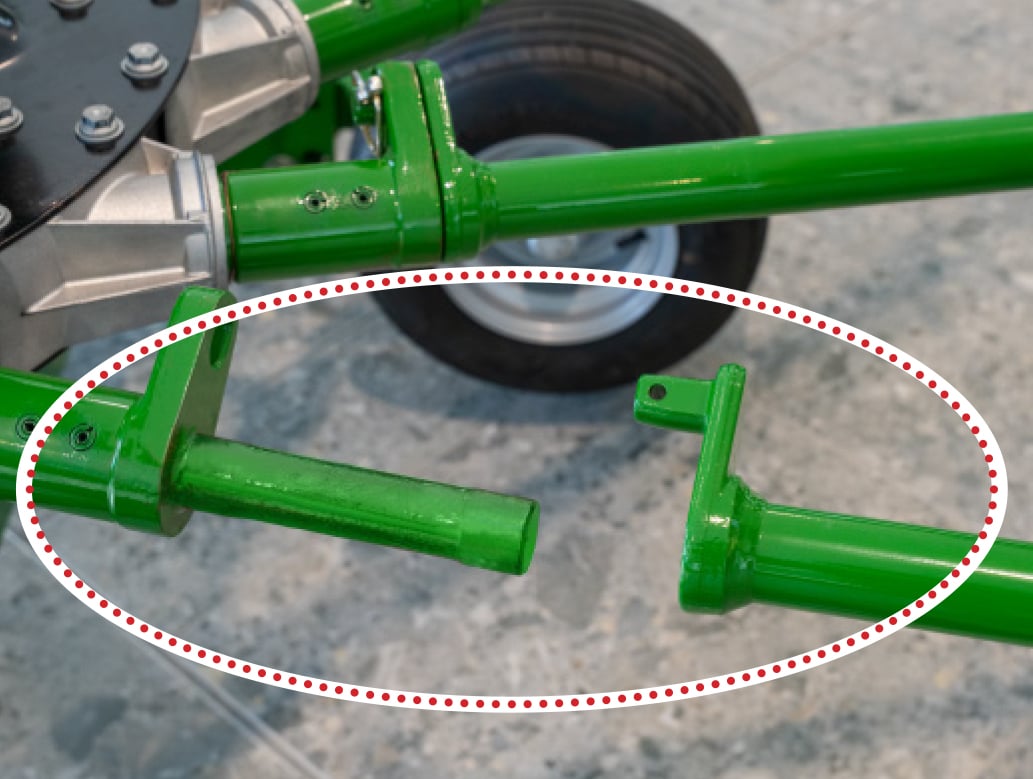

Avtakbare Tine Armer
For å gjøre det enklere for maskinføreren er alle McHales river utstyrt med lett avtakbare tindearmer. Profilen på tindearmen er utformet med en enkel og positiv holder som forhindrer vridning og bøying.
R62-72 er utstyrt med 11 tindearmer, mens R68-78 og R80-90 er utstyrt med 13 tindearmer. Hver maskin har mulighet til å lagre 6 tindearmer på maskinchassiset.
8 / 15

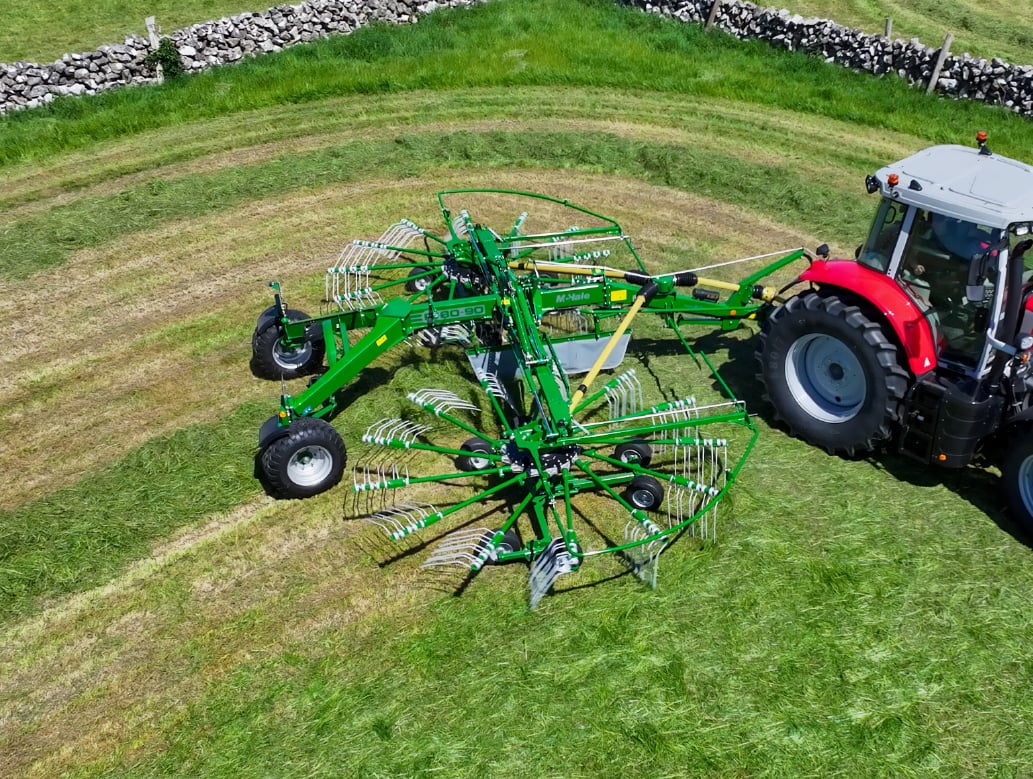

Styresystem med lite vedlikehold
McHale-river har et enkelt og lite vedlikeholdsstyringssystem for å mestre selv de trangeste svingene og gir utmerket veistabilitet.
9 / 15

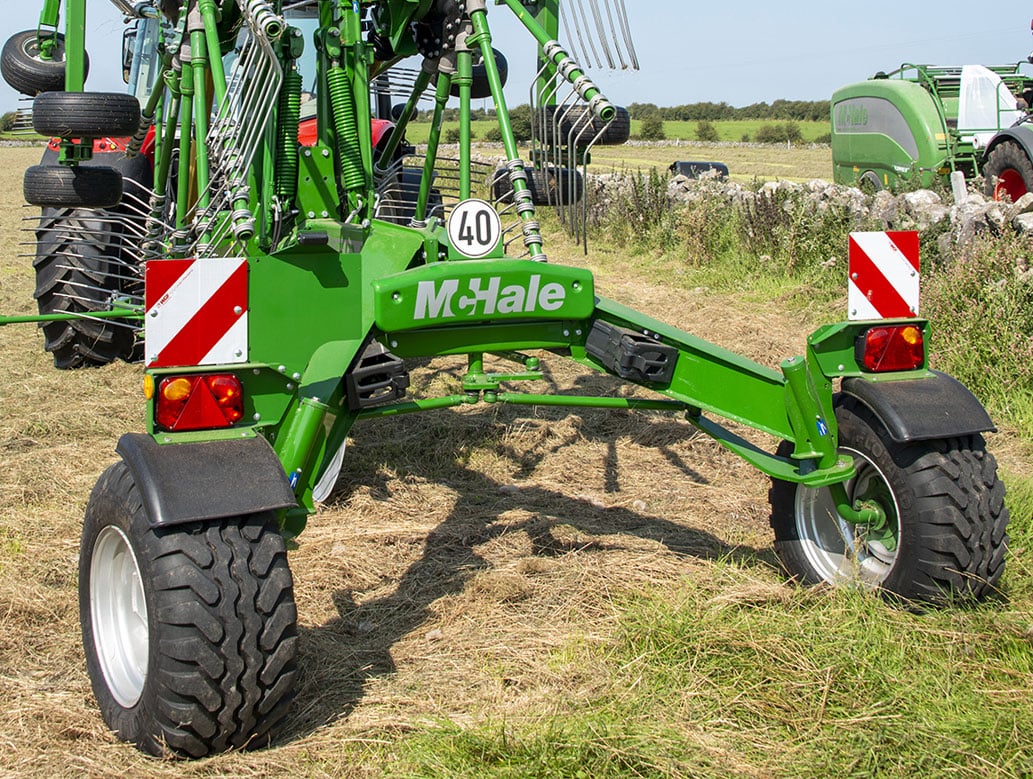

Brede 380/55 - 17 Hjul
McHale raker er som standard utstyrt med brede dekk for å gi utmerket stabilitet på veien og minimere komprimering i feltet.
10 / 15

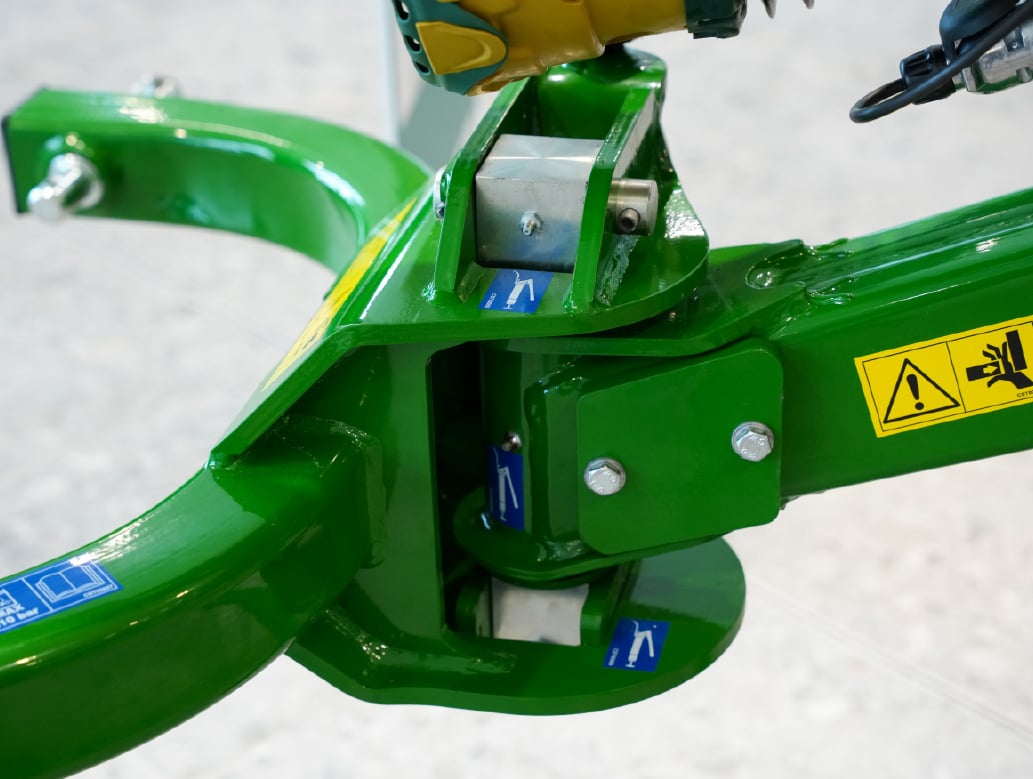

Svingbart hodelager
Den svingbare hodestokken til McHale-raken kobles inn i 2-punkts lenkearmene. Riven er designet for å gi en tett svingbevegelse og høye arbeidshastigheter.
11 / 15

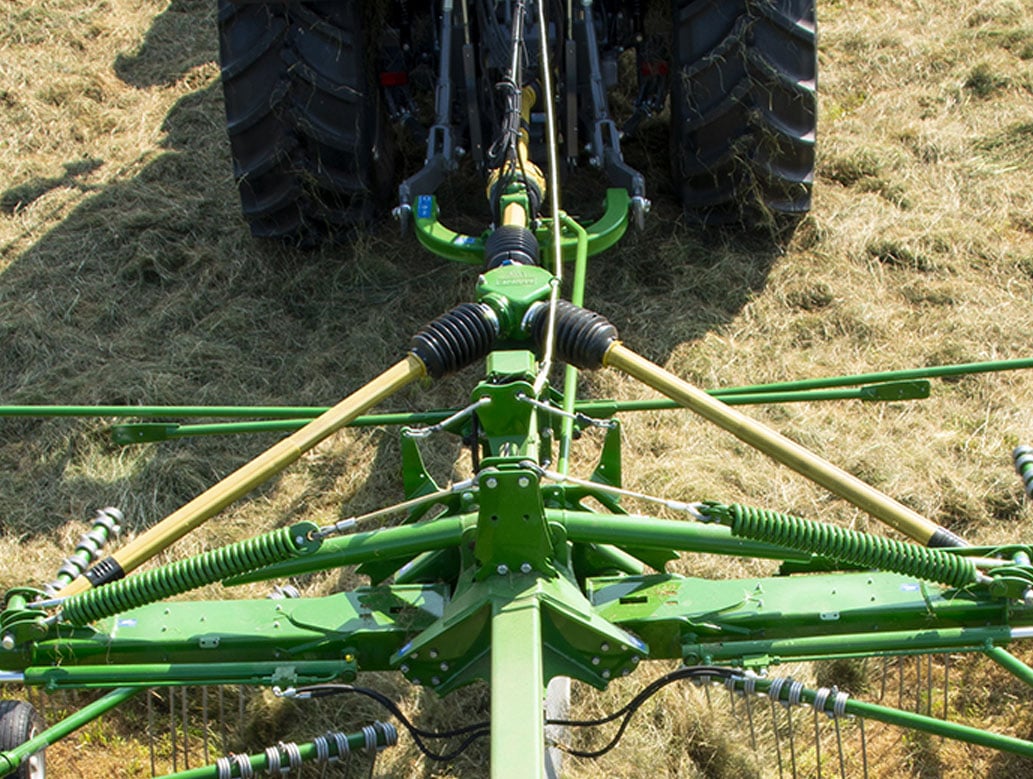

Vidvinkel girkasse
McHales riveserie er utstyrt med en vidvinkel Y-formet drivlinje som er plassert på toppen av chassiset. Kraften overføres gjennom kraftige rør med Walterscheid-drivaksler. Drivakseldekslene gir enkel og grei tilgang til alle smørepunkter uten behov for rotete antirotasjonskjeder på akselbeskyttelsene. Bruken av disse beskyttelsene resulterer i forbedret førersikkerhet ved å gi beskyttelser med lengre levetid.
12 / 15

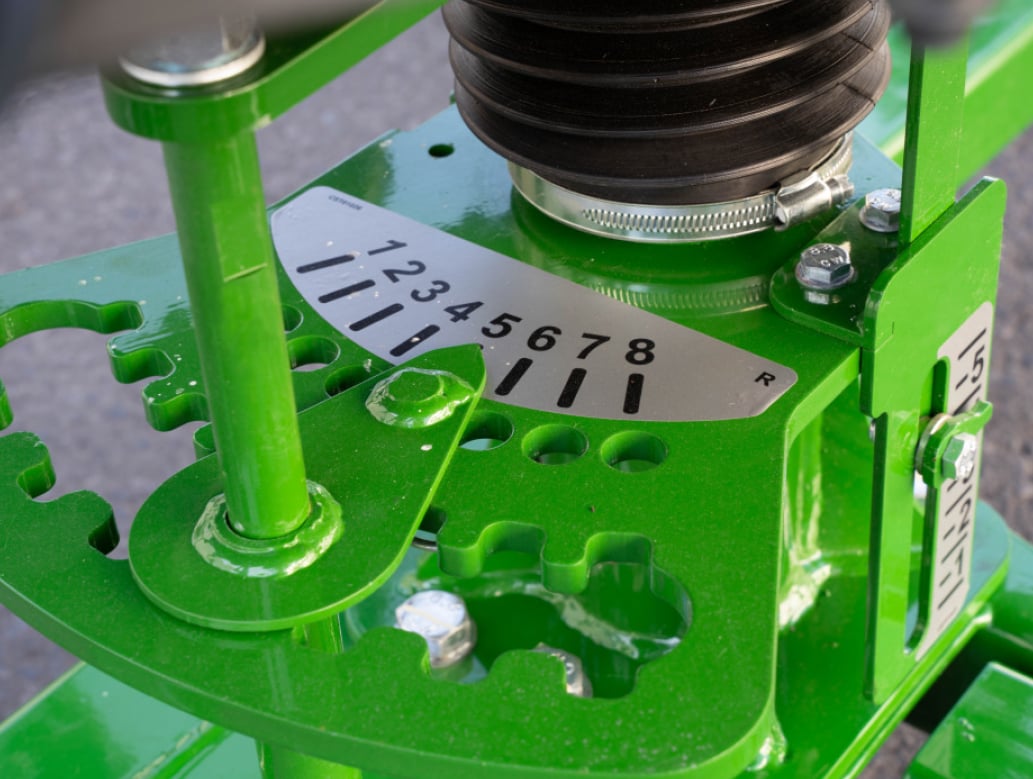

Tinde armer Justering
Begge rotorene er utstyrt med en tindearmskamjustering slik at hastigheten som avlingen fordeles til raden kan justeres med. Kammen på tindearmene kan enkelt justeres for å imøtekomme alle arbeidsbredder og avlinger.
13 / 15

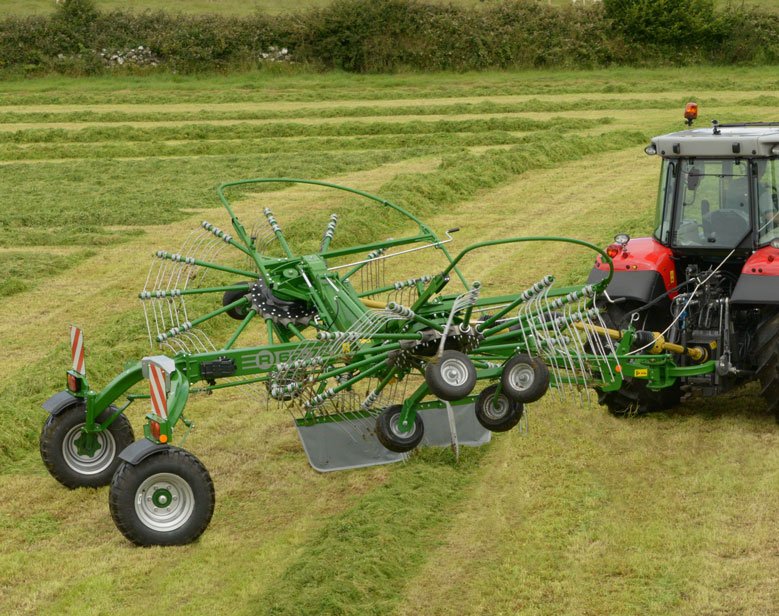

Styring og vendetegsklaring
Samlerivene er designet for å levere en stram svingbevegelse og høy ytelse. Styresystemet med lite vedlikehold er effektivt i selv de trangeste svingene.
Når den er på jordet, går avlingsdeflektoren automatisk inn i arbeidsposisjon når riven foldes ned. McHale-river er spesielt utviklet for å gi høy klaring på vendeteigen eller i ranken.
14 / 15

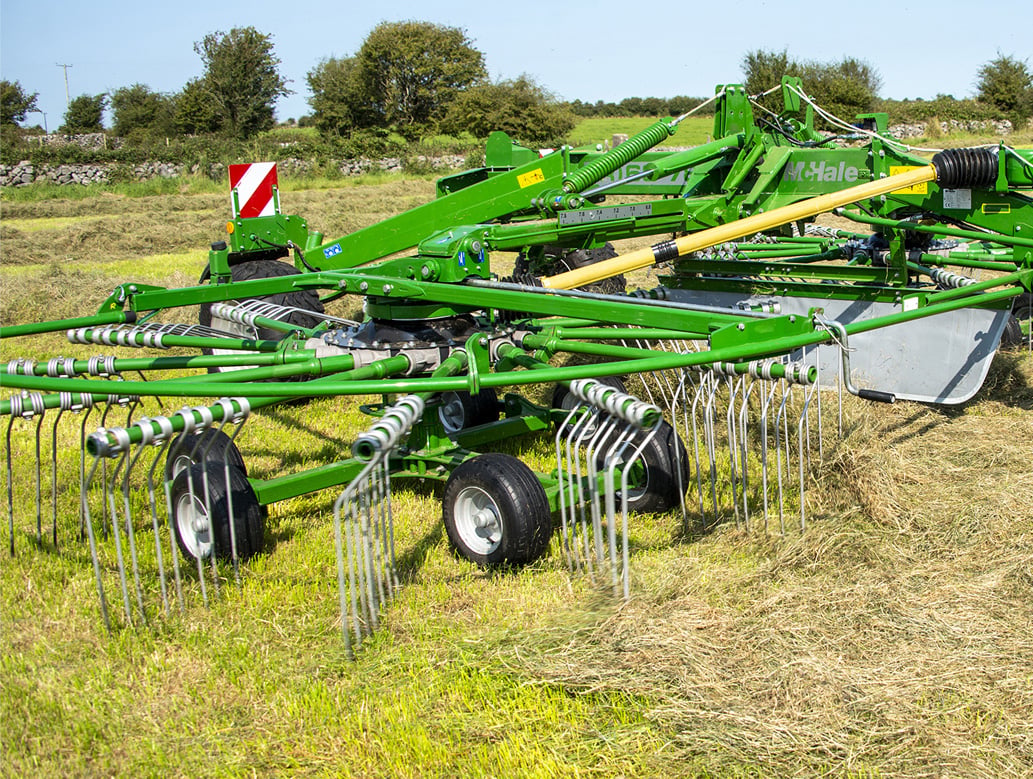

Rotorer og tinder
Tindene på hver tindearm garanterer det reneste sveipet, og leverer uforurenset fôr inn i det luftede skåret. Tindekamjusteringen lar operatøren justere når tindene slipper avlingen.
15 / 15

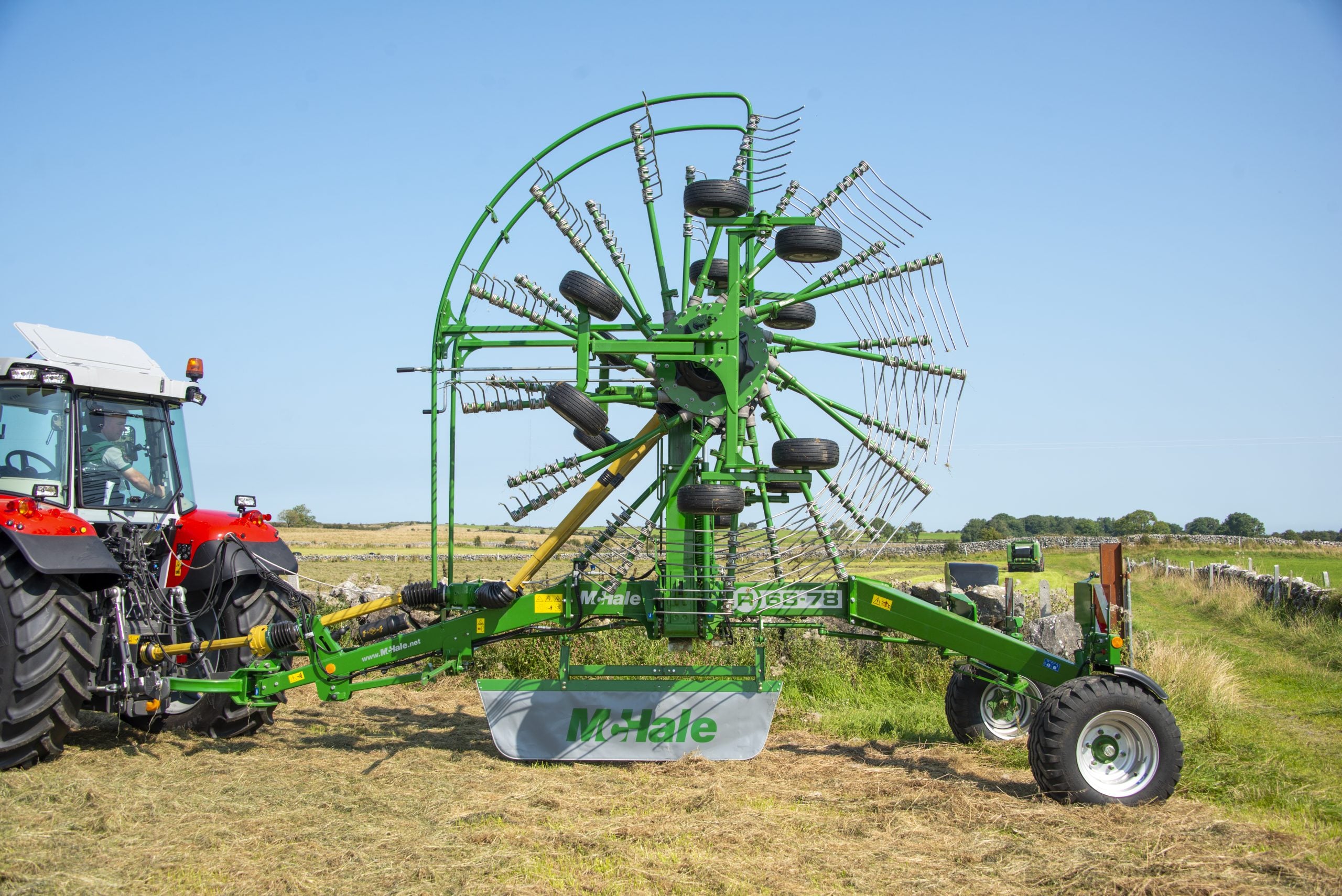

Transport
For transport, når rotorene er slått opp, beveger de seg ned i låseposisjon, som gir en transporthøyde under 4 meter. Som et resultat trenger ikke tindearmer å fjernes for transport.
McHale R 62-72 samleriveSe video av McHale R62–72 samlerive, en kompakt rive med en arbeidsbredde fra 6,2 m til 7,2 m.Produktegenskapene er de samme for de øvrige rivene; R68-78 og R80-90. |
Tekniske spesifikasjoner
| Parameter | R62-72 | R68-78 | R80-90 |
|---|---|---|---|
| Arbeidsbredde (hydr. justerbar) | 6,2 – 7,2 m | 6,8 – 7,8 m | 8 – 9 m |
| TIlkobling til traktor | Trekkstenger | Trekkstenger | Trekkstenger |
| Monteringskategori | Kat I og Kat II | Kat I og Kat II | Kat II |
| Antall rotorer og bærehjul | 2 rotorer / 4 hjul per rotor | 2 rotorer / 6 hjul per rotor | 2 rotorer / 6 hjul per rotor |
| Rotordiameter | 2,9 m | 3,2 m | 3,8 m |
| Antall rotorarmer | 11 | 13 | 13 |
| Antall tinder per arm | 4 | 4 | 4 |
| Tindediameter | 10 mm | 10 mm | 10 mm |
| Kraftuttaksturtall | 540 o/min | 540 o/min | 540 o/min |
| PTO drivlinje | Y girkasse | Y girkasse | Y girkasse |
| Hydraulikkrav | 1 x enkeltvirkende og 1 x dobbeltvirkende | 1 x enkeltvirkende og 1 x dobbeltvirkende | 1 x enkeltvirkende og 1 x dobbeltvirkende |
| Hovedsmøring | Smørenipler | Smørenipler | Smørenipler |
Transport og dimensjoner
| Parameter | R62-72 | R68-78 | R80-90 |
|---|---|---|---|
| Nav og hjul | 6 bolter – 380/55-17 | 6 bolter – 380/55-17 | 6 bolter – 380/55-17 |
| Transportbredde | 2,84 m | 2,84 m | 3,00 m |
| Transporthøyde | 3,75 m | 3,99 m | 3,65 m |
| Lengde | 6,05 m | 6,05 m | 6,05 m |
| Vekt | 1890 kg | 2100 kg | 2635 kg |
